LA PISTOLA AMETRALLADORA ARGENTINA FMK3 - CALIBRE 9 x 19 mm

23/04/2012

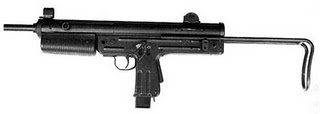

 EL SUBFUSIL ARGENTINO FMK3 - CALIBRE 9 x 19 mm
DESCRIPCIÓN GENERAL:

La FMK 3 “DM” es una Pistola Ametralladora, diseñada y fabricada por Fabricaciones Militares (Fabrica Militar Domingo Matheu – Rosario, líquidada en 1996) a mediados de la decada de los 70,;que funciona a cierre abierto no calzado (blow-back), por simple masa de inercia, y un cerrojo denominado de masa adelantada (overhung-bolt).
Es una arma compacta,de alta capacidad de fuego, de excelente precisión y seguridad; especialmente diseñada para el combate a corta distancia.; con cargadores rectos de 20 y 40 cartuchos; su armadura esta construida totalmente en chapa estampada y posee culatín retráctil.

ESPECIFICACIONES

Pesos:
a) Del arma con cargador vacío: 3,766 kg
b) Del arma con cargador lleno: 4,260 kg
c) Del cargador vacío: 0,248 kg.
d) Del cargador lleno (cartucho 12 grs): 0,724 kg

Dimensiones:
a) Longitud total del arma con culatín extendido: 690 mm
b) Longitud total del arma con culatín retraído: 520 mm
c) Longitud del cañón : 290 mm
d) Altura total con cargador: 289 mm
e) Ancho: 61 mm

Sistema de Puntería:
a) alza escuadra tipo ortóptica de dos posiciones: 50/100 metros.

Alcance efectivo: 100 metros (posibilidad de acertar a un blanco determinado)

Características del cañón:
a) 6 estrías
b) Sentido de las estrías: derecha.
c) Paso: 250 mm

Alimentación:
a) sistema: cargador
b) capacidad del cargador: 40 c/u.(opción 20 c/u).

Opción de tiro:
Mediante la maniobra de la palanca de tiro y de seguro, se realizan las siguientes operaciones:
a) S = seguro
b) A = automático
c) R = semiautomático o tiro a tiro

Cadencia de tiro:
a) teórica: 600 disparos por minuto.

INCIDENTES DURANTE EL DISPARO
FALLA CAUSA SOLUCCIÓN
Alimentación Cartuchos sucios o corroídos Sustituir los cartuchos y limpiar cargador
  Arma sucia y no lubricada o lubricada en exceso o en lugares no recomendados Limpiar y lubricar adecuadamente

  Cargador sucio Limpiar
  Cargador dañado

Reparar o reemplazar


 Recámarado

 Recámara sucia

  Limpiar
    Arma sucia  Limpiar
   Cartucho sucio  Retirar y limpiar o reemplazar
   Cartucho defectuoso   Reemplazar
    Ruptura de vaina  Extraer, examinar y limpiar

 Percusión

Cartucho defectuoso

 Reemplazar
   Cierre incompleto por suciedad

Limpiar el arma


 Extracción  Cartuchos defectuosos  Reemplazar
   Recámara sucia  LImpiar
   Cartuchos sucios  Limpiar
   Extractor roto  Reemplazar

   Nota: Se dan detalles de las causas más comunes, no implica que no existan otras causales o combinación de varias, por lo cuál es necesario una revisión minuciosa.

MANTENIMIENTO

1-Preparación antes del disparo:
Piezas que deben estar lubricadas

  1. Todos los componentes del mecanismo de disparo.
  2. Interior del tubo receptor
  3. Interior del cerrojo
  4.  Retén del cañón

Piezas que deben estar secas:

  1. Cañón: ánima y recámara
  2. Cubeta del cerrojo
  3. Cargador y elevador de cartuchos
  4.  Alza

2-Limpieza después del disparo:
El hecho de efectuar tan solo un disparo con cualquier tipo de munición fogueo), es suficiente para que se produzca oxidación sobre los elementos que conforman los distintos mecanismos y sobre todo sobre la superficie interior del cañón, sino se tratan adecuadamente, con antióxido y lubricantes.
 Cañón: con baquetón provisto de cepillo empapado en aceite, se introduce por la recámara hasta que asome por el brocal, repetir la operación varias veces; sino se va a tirar en forma inmediata, lubricar ligeramente.
 Cerrojo y extractor: sin desmontar el extractor, limpiar la cubeta y uña de extractor con trapo y un trozo de madera afilado. Secar sin lubricar.
 Tubo receptor: limpiar con trapo seco el interior, aceitar ligeramente.
Parte exteriores: lubricar ligeramente con trapo limpio aceitado.

Versiones FMK-4 y FMK-5

FMK-4 : Versión con culata fija, tanto en las primeras series de madera como en las últimas producciones de plástico de alto impacto.
FMK-5:  Es un modelo semiautomático que se fábrica en los años 90 derivado del FMK-3, destinado al mercado civil, muy utilizado en empresas de seguridad

CANTIDAD DE UNIDADES POR MODELO FABRICADAS EN LA FABRICA MILITAR DOMINGO MATHEU (LIQUIDADA)

AÑO MOD. FMK3 MOD. FMK4 MOD. FMK5
1973 3.929  0
1974 3.340  0
1975 3.904  0  0
1976 2.507  0
1977 702  0
1979 1.584  0  0
1980 8.916  0
1981 10.100
1982 5.400 600
1983 2.000  0
1985 0 10   0
1989  0  0  1215
1990  0 2000
1991 165  750
1992 250  0  0
TOTAL 45.797 610  3.465
